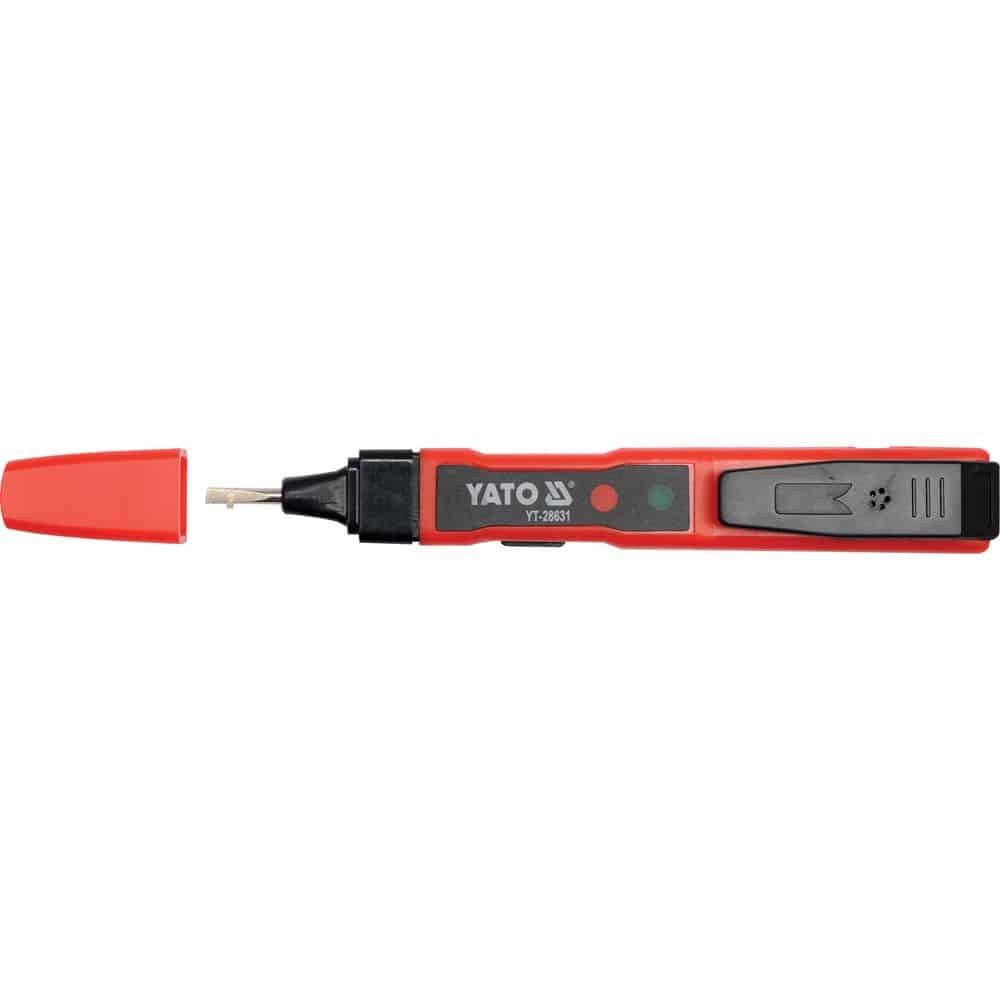

ΚΑΤΣΑΒΙΔΙ ΔΟΚΙΜΑΣΤΙΚΟ LED YT-28631 ΥΑΤΟ

Περιγραφή

Ο ελεγκτής τάσης YT-28631 είναι ένας γενικός ελεγκτής που μπορεί να λειτουργήσει, μεταξύ άλλων:

όπως ένας παραδοσιακός δοκιμαστικός σωλήνας, αλλά και ως δείκτης ασύρματης τάσης.

Σας επιτρέπει να προσδιορίσετε την παρουσία ηλεκτρικής τάσης, να ανιχνεύσετε την τάση εναλλασσόμενου ρεύματος,

π.χ. κάτω από γύψο, καθώς και να πραγματοποιήσετε μια δοκιμή συνέχειας καλωδίων και να ελέγξετε την κατάσταση

των μπαταριών ή των συσσωρευτών. Η παρουσία τάσης υποδεικνύεται από το φωτισμό μιας από τις διόδους

που βρίσκονται στο περίβλημα του δοκιμαστή.

Χαρακτηριστικά Sampler:

Ανίχνευση τάσης AC με μέθοδο επαφής: 70 – 250 V

Ανίχνευση τάσης AC με επαγωγική μέθοδο: 70 – 1000 V

έλεγχος της κατάστασης της μπαταρίας χρησιμοποιώντας τη μέθοδο επαφής: από 1,5 έως 9 V

Δοκιμή συνέχειας σύρματος με τη μέθοδο επαφής: 0 – 100 MΩ

Τεχνικά στοιχεία:

συνολικό μήκος: 140 mm

πλάτος άκρης: 3,0 mm

ηχητική και φωτεινή σηματοδότηση (LED)

Ρύθμιση ευαισθησίας δοκιμαστή για τη μέθοδο επαγωγής: [H]high – [L]low

Τροφοδοτικό: 2×1,5V; LR44

Τρόπος επικοινωνίας:

Σας επιτρέπει να ανιχνεύσετε την τάση,

να ελέγξετε την κατάσταση της μπαταρίας και να πραγματοποιήσετε δοκιμές συνέχειας.

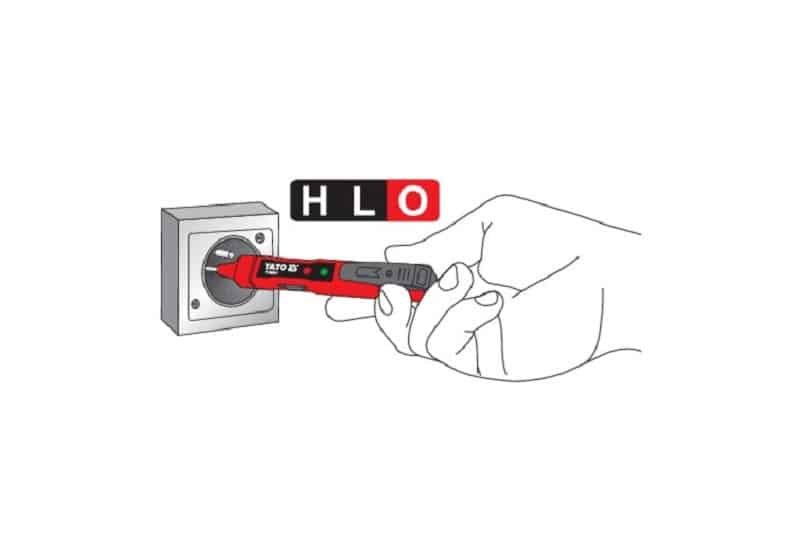

Για να ελέγξετε την παρουσία φάσης στην υποδοχή, ρυθμίστε τον ελεγκτή στη θέση [O] και, στη συνέχεια,

τοποθετήστε το άκρο του ελεγκτή στην οπή στην υποδοχή. Όταν ανάβει το κόκκινο LED,

η φάση είναι παρούσα. Σε αυτή τη μέθοδο, δεν συνιστάται να αγγίζετε την επαφή που βρίσκεται στο πλάι της λαβής.

Το άγγιγμα της επαφής δεν ενέχει κίνδυνο ηλεκτροπληξίας,

αλλά αυξάνει την ευαισθησία του ελεγκτή και μπορεί να προκαλέσει ψευδείς ενδείξεις.

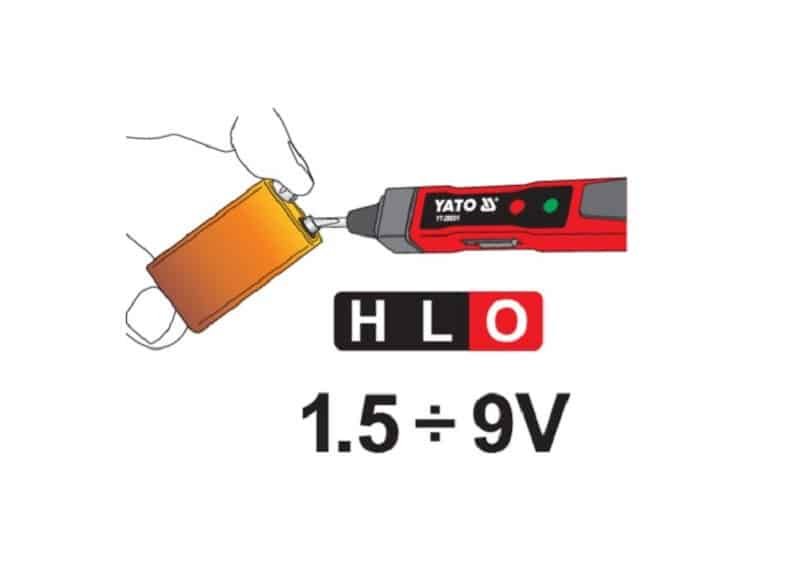

Έλεγχος υγείας μπαταρίας:

Ρυθμίστε τον ελεγκτή στη θέση [O]. Στη συνέχεια, αγγίζοντας την επαφή που βρίσκεται στο πλάι της λαβής,

τοποθετήστε την άκρη του ελεγκτή στον ακροδέκτη της μπαταρίας με την ένδειξη “+”

και με το άλλο χέρι αγγίξτε τον ακροδέκτη της μπαταρίας με την ένδειξη “-“.

Εάν το LED ανάβει, σημαίνει ότι υπάρχει ακόμα τάση στην μπαταρία.

Ο ελεγκτής σάς επιτρέπει να ελέγχετε την κατάσταση των μπαταριών ή των συσσωρευτών

που προορίζονται να τροφοδοτούν διάφορες ηλεκτρικές συσκευές στην περιοχή από 1,5V έως 9V.

Αυτή η μέθοδος δεν πρέπει να χρησιμοποιείται για τη δοκιμή μπαταριών ή συσσωρευτών με υψηλότερη ονομαστική τάση.

Οι μπαταρίες και οι συσσωρευτές που είναι συνδεδεμένοι σε ηλεκτρικό κύκλωμα δεν πρέπει να ελέγχονται.

Έλεγχος συνέχειας καλωδίου:

Ρυθμίστε τον ελεγκτή στη θέση [O] ή [L]. Στη συνέχεια, αγγίζοντας την επαφή που βρίσκεται στο πλάι της λαβής, τοποθετήστε το άκρο του ελεγκτή στο ένα μονωμένο άκρο του σύρματος και με το άλλο χέρι πιάστε το άλλο μονωμένο άκρο του σύρματος. Εάν ρυθμιστεί στη θέση [O], η συνέχεια του καλωδίου θα υποδειχθεί με ένα κόκκινο LED. Όταν ρυθμιστεί σε [L], το πράσινο LED θα ανάψει και θα εκπέμπεται ένα ηχητικό σήμα. Απαγορεύεται η χρήση αυτής της μεθόδου για τον έλεγχο της συνέχειας των ηλεκτροφόρων καλωδίων ή των ηλεκτρικών κυκλωμάτων.

Μέθοδος επαγωγής:

Επιτρέπει την ανίχνευση τάσης AC χωρίς επαφή, επίσης κάτω από γύψο.

Για παράδειγμα, για να ελέγξετε την παρουσία τάσης σε ένα μονωμένο καλώδιο,

ρυθμίστε τον ελεγκτή στη θέση [L]. Στη συνέχεια, κρατώντας την άκρη,

φέρτε τη μεταλλική επαφή από το πάνω μέρος της λαβής πιο κοντά στο μονωμένο σύρμα.

Η πράσινη λυχνία LED θα ανάψει και ένα ακουστικό σήμα θα υποδεικνύει την παρουσία τάσης στο ελεγμένο καλώδιο.

Μπορείτε να αυξήσετε την ευαισθησία της μεθόδου αλλάζοντας το κουμπί από [L] σε [H].

Αυτή η μέθοδος επιτρέπει επίσης την “ανεπαφή” ανίχνευση σπασίματος σε ενεργό ηλεκτρικό καλώδιο.

Στο σημείο της διακοπής, ο ελεγκτής θα σταματήσει να σηματοδοτεί την ύπαρξη τάσης.

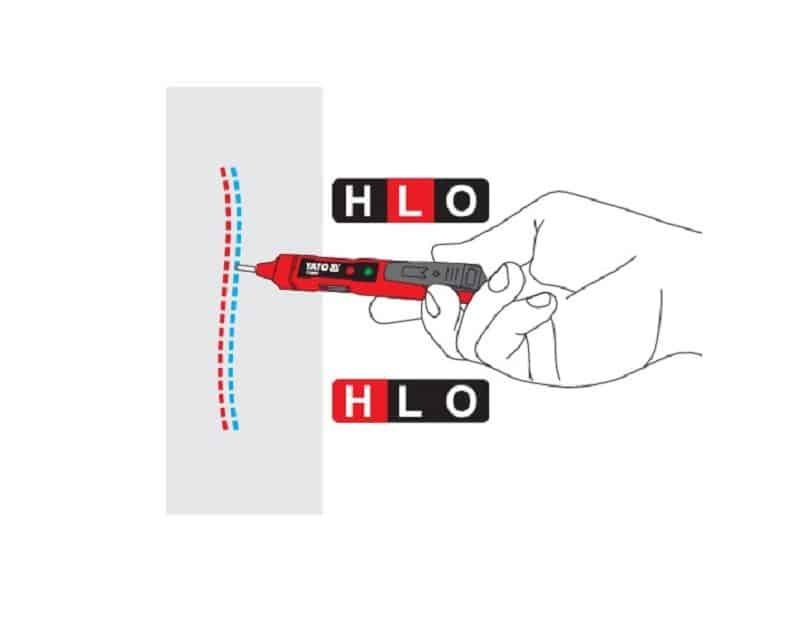

Μπορείτε επίσης να αναποδογυρίσετε τον ελεγκτή και να αναζητήσετε τάση με την άκρη του άκρου.

 Ωστόσο, όταν ψάχνετε για καλώδια κάτω από το σοβά, προσέξτε να μην γρατσουνίσετε τον τοίχο.
