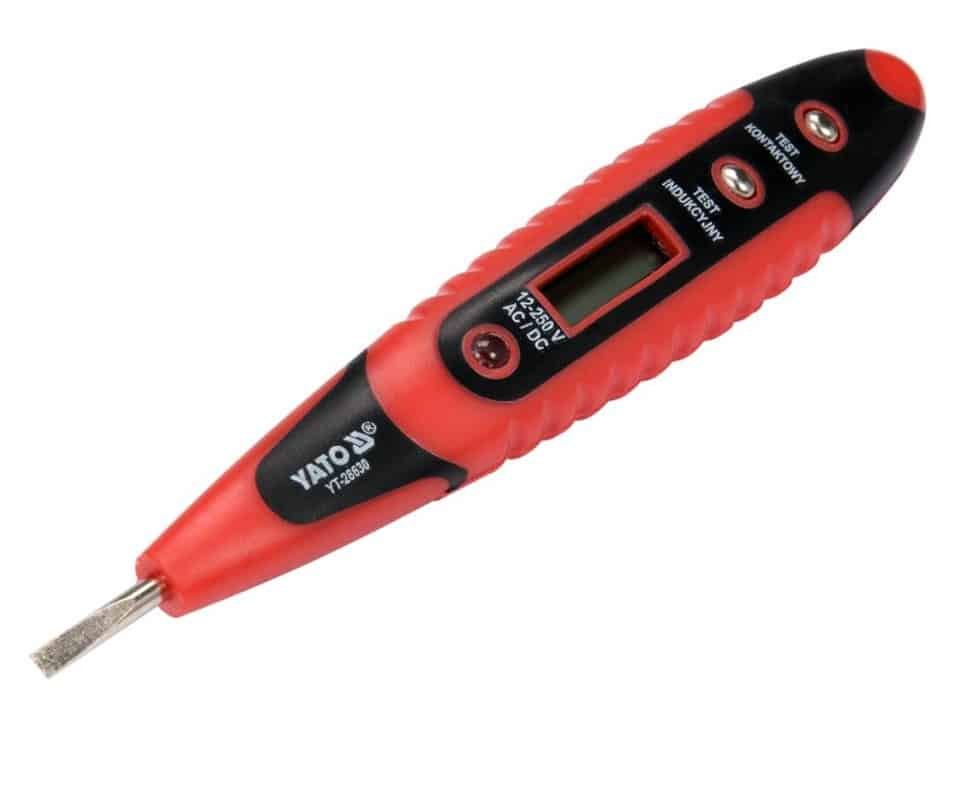

ΚΑΤΣΑΒΙΔΙ ΔΟΚΙΜΑΣΤΙΚΟ DIGITAL LCD YT-28630 ΥΑΤΟ

Περιγραφή

Το YT-28630 με οθόνη LCD σάς επιτρέπει να προσδιορίσετε την παρουσία τάσης AC και DC,

να ανιχνεύσετε την τάση AC χρησιμοποιώντας την επαγωγική μέθοδο και να εκτελέσετε μια δοκιμή συνέχειας καλωδίου.

Η παρουσία τάσης υποδεικνύεται στην οθόνη LCD και η δίοδος ανάβει.

Λειτουργίες δείκτη:

Ανίχνευση τάσης AC και DC με μέθοδο επαφής: 12 – 250 V

Ανίχνευση τάσης AC με την επαγωγική μέθοδο

δοκιμή συνέχειας καλωδίων

Τεχνικά δεδομένα:

συνολικό μήκος: 145 mm

πλάτος άκρης: 3,0 mm

Η οθόνη LCD με οπίσθιο φωτισμό εμφανίζει αποτελέσματα μετρήσεων σε εύρος έως: 12, 36, 55, 110 και 220 V

Τροφοδοτικό: 3×1,5V; LR41

Τρόπος λειτουργιας

Τοποθετήστε την άκρη σε ένα κύκλωμα. Οι τιμές τάσης θα εμφανίζονται στην οθόνη

και όταν ανάβει η δίοδος, σημαίνει ότι ρέει ηλεκτρικό ρεύμα μέσω αυτού του στοιχείου.

Η ένδειξη θα εμφανίσει το υψηλότερο εύρος τάσης για το δοκιμασμένο κύκλωμα και όλες τις χαμηλότερες περιοχές,

π.χ. κατά τη μέτρηση τάσης από οικιακή πρίζα 230 V, η οθόνη θα εμφανίσει [12, 36, 55, 110, 220],

που σημαίνει τάση πάνω από 220 V. Η οθόνη δείχνει τις σωστές περιοχές τάσης για την κυματομορφή AC

ενώ κρατάτε πατημένο το πεδίο “Contact Test”. Για την κυματομορφή DC, οι σωστές περιοχές εμφανίζονται

όταν κρατάτε πατημένο το πεδίο “Induction Test”.

Μέθοδος επαγωγής:

Η μέθοδος ανιχνεύει την τάση AC σε ένα μονωμένο καλώδιο.

Για να το κάνετε αυτό, τοποθετήστε το δάχτυλό σας στο πεδίο “Δοκιμή επαγωγής”

και φέρτε το άκρο κοντά στο μονωμένο καλώδιο. Η παρουσία ενός συμβόλου κεραυνού

στην οθόνη LCD υποδηλώνει την παρουσία τάσης. Αυτή η μέθοδος επιτρέπει επίσης την “ανεπαφή”

ανίχνευση σπασίματος σε ενεργό ηλεκτρικό καλώδιο. Στο σημείο της διακοπής, ο ελεγκτής θα σταματήσει

να σηματοδοτεί την ύπαρξη τάσης.

Έλεγχος συνέχειας καλωδίου:

Ελέγχουμε τη συνέχεια του σύρματος τοποθετώντας τη μύτη του δοκιμαστή στη μία άκρη του σύρματος,

κρατώντας στη συνέχεια το πεδίο «Δοκιμή επαφής» και πιάνοντας το άλλο άκρο του σύρματος.

Όταν ανάβει το LED, υποδεικνύει τη συνέχεια του καλωδίου που δοκιμάστηκε.

Απαγορεύεται η χρήση αυτής της μεθόδου για τον έλεγχο της συνέχειας των ηλεκτροφόρων καλωδίων ή των ηλεκτρικών κυκλωμάτων.
